Ứng dụng BIM trong ngành xây dựng

Thứ ba - 09/12/2025 10:32

Xem với cỡ chữ

Trong bối cảnh chuyển đổi số ngành Xây dựng đang diễn ra mạnh mẽ, việc chuyển đổi từ các bản vẽ AutoCAD 2D truyền thống sang mô hình thông tin công trình (BIM) 3D đang trở thành xu hướng tất yếu nhằm hiện đại hóa công tác thiết kế, quản lý dự án và kiểm soát khối lượng. Nhiều đơn vị tư vấn, chủ đầu tư và cơ quan quản lý nhà nước đã bắt đầu áp dụng BIM như một công cụ hỗ trợ đắc lực cho việc chuẩn hóa dữ liệu và nâng cao chất lượng hồ sơ quy hoạch – xây dựng.
Khác với bản vẽ 2D chỉ thể hiện hình học và kích thước, mô hình BIM 3D tích hợp toàn bộ thông tin của công trình, từ kiến trúc, kết cấu đến hệ thống kỹ thuật. Các đối tượng trong mô hình được “gắn thông tin” như vật liệu, kích thước, mã cấu kiện, tiêu chuẩn thiết kế…, giúp người dùng dễ dàng quản lý và cập nhật khi có thay đổi. Việc chuyển đổi này giúp hạn chế tối đa sai sót, chồng chéo và thiếu đồng bộ giữa các bộ môn vốn thường gặp ở bản vẽ AutoCAD truyền thống.

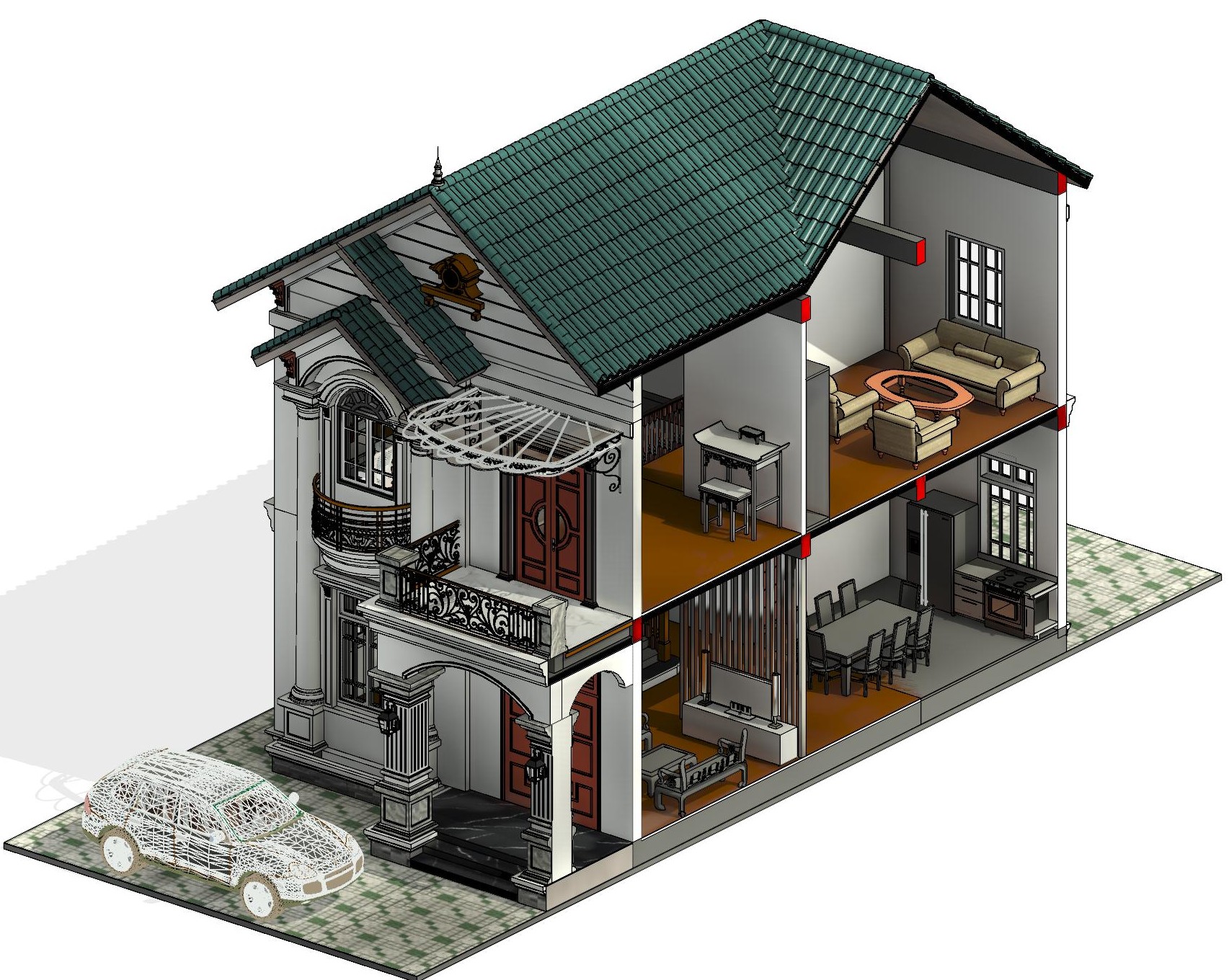

Mô hình 3D kiến trúc
Ngoài ra, BIM 3D hỗ trợ mạnh mẽ công tác bóc tách khối lượng tự động. Chỉ cần xây dựng mô hình đúng theo tiêu chuẩn, hệ thống sẽ tự động tổng hợp khối lượng từng cấu kiện như vách, cột, dầm, thép, bê tông, vật liệu hoàn thiện… giúp các bên liên quan tiết kiệm thời gian, tăng độ chính xác trong lập dự toán và kiểm soát chi phí. Đây là ưu điểm vượt trội so với việc bóc tách khối lượng thủ công trên bản vẽ 2D.

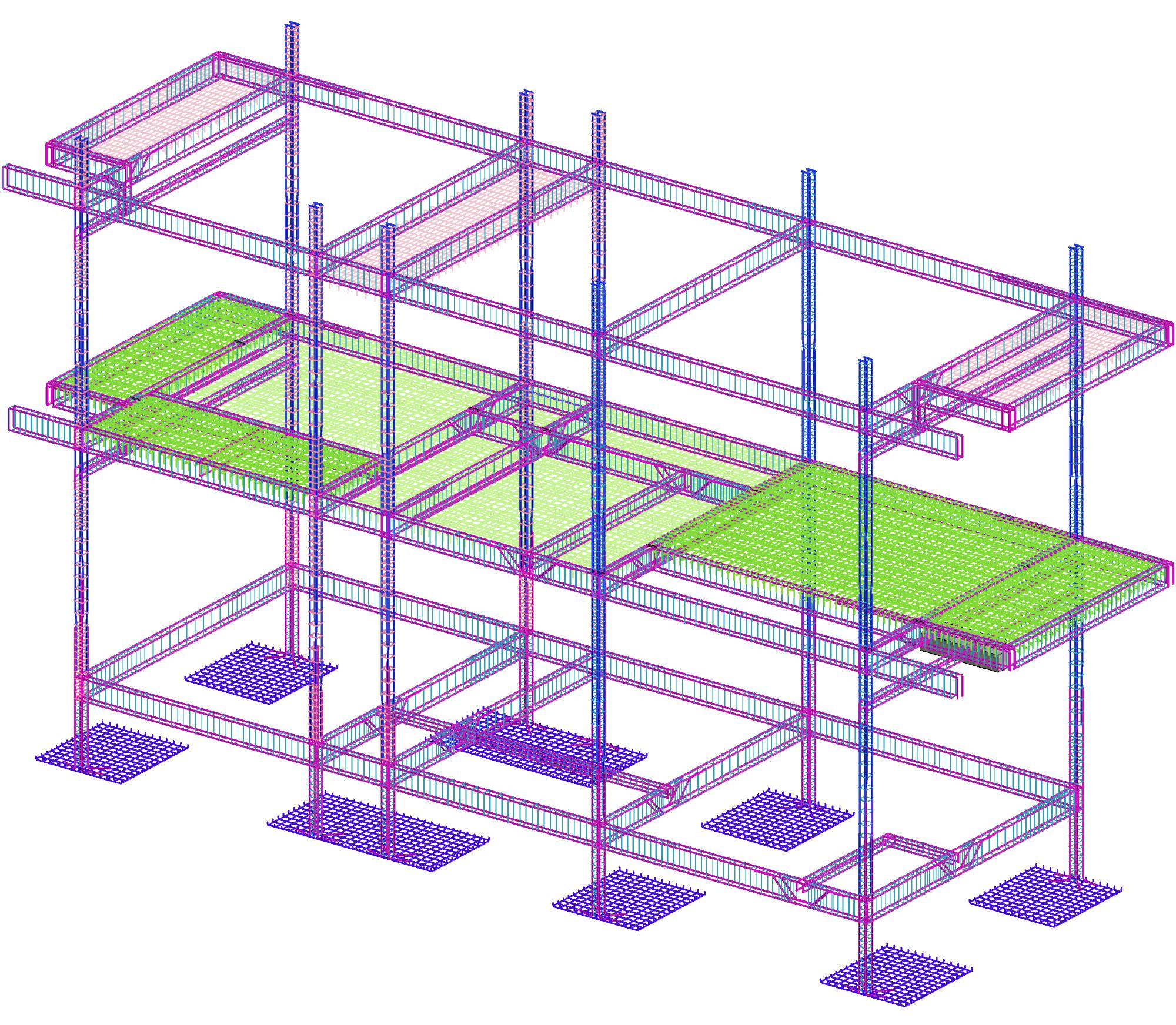

Mô hình 3D Kết cấu

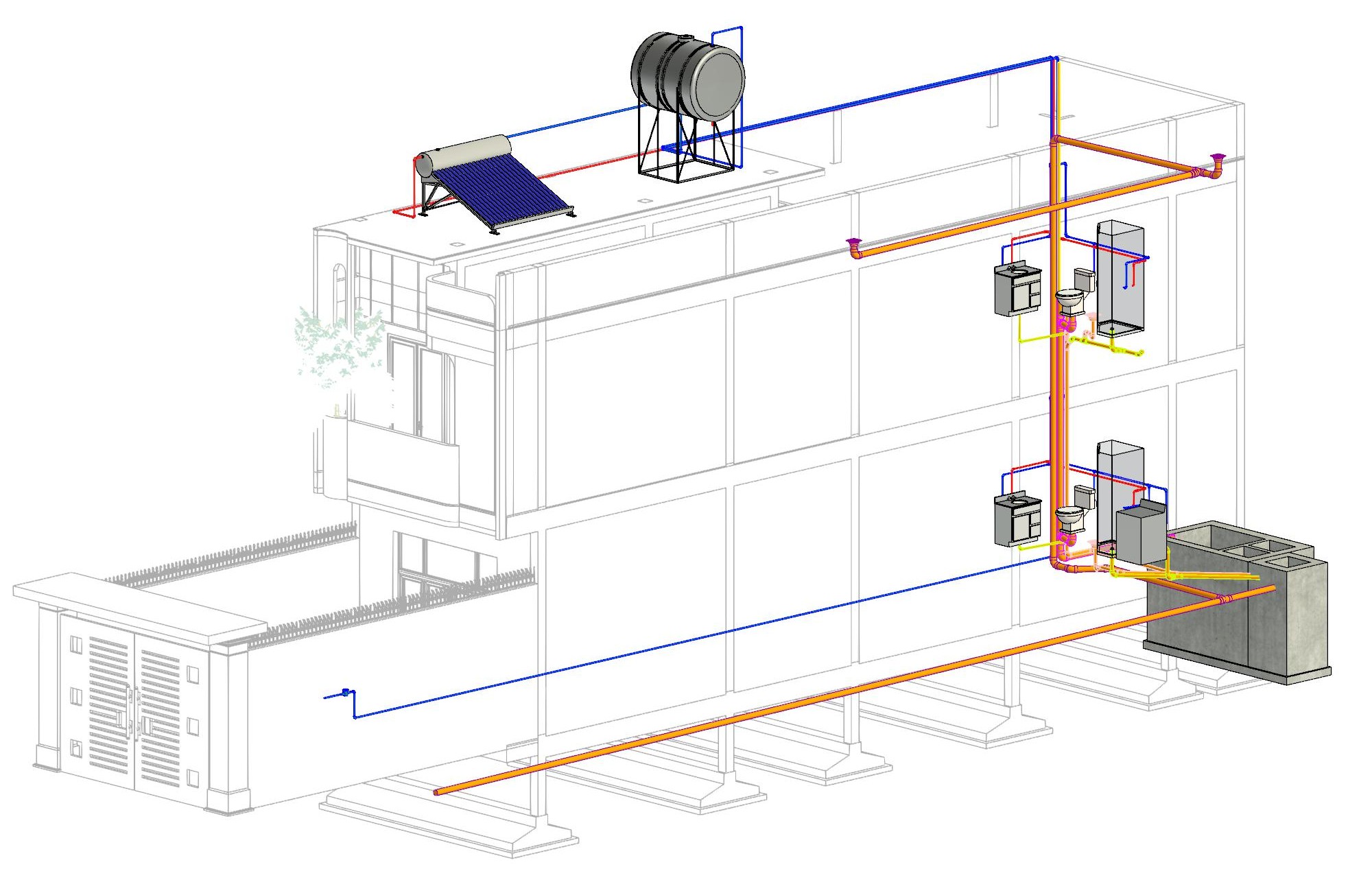

Mô hình 3D Cấp thoát nước

Việc chuyển đổi từ 2D sang BIM cũng mở ra khả năng mô phỏng tiến độ thi công (4D), quản lý chi phí (5D) và kết nối với các phần mềm quản lý công trình, góp phần hình thành hệ sinh thái dữ liệu số đồng bộ theo đúng định hướng của Bộ Xây dựng về thúc đẩy quy trình số hóa trong ngành.

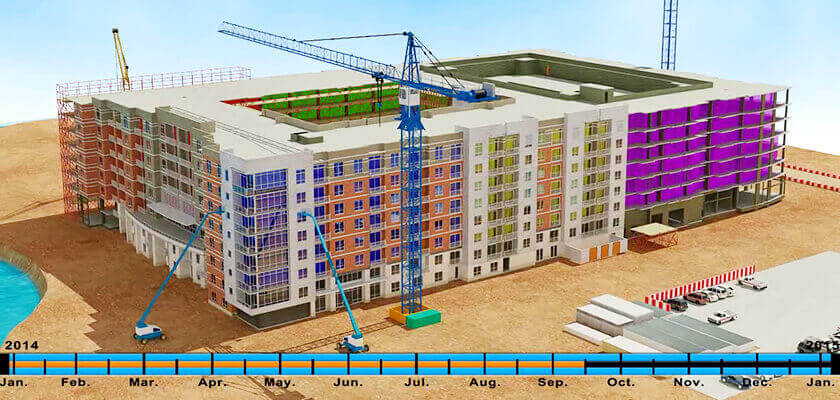

Mô phỏng tiến độ thi công
Trong thời gian tới, các cơ quan quản lý, trong đó có Sở Xây dựng tỉnh, sẽ tiếp tục khuyến khích các đơn vị tư vấn – thiết kế, chủ đầu tư và các tổ chức cá nhân liên quan đẩy mạnh áp dụng mô hình BIM, chuẩn hóa quy trình chuyển đổi bản vẽ 2D sang BIM 3D, góp phần nâng cao chất lượng công trình, giảm thiểu rủi ro và đáp ứng yêu cầu phát triển xây dựng trong giai đoạn chuyển đổi số hiện nay.

Tác giả: Trịnh Văn Tú
